Recherche de performance d'un réseau

Bande passante des câbles

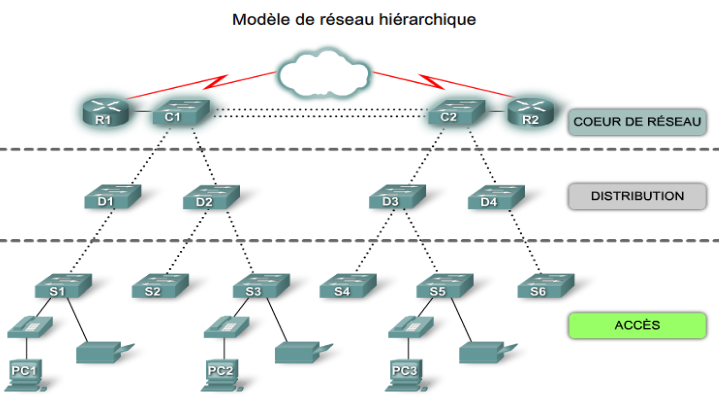

Le trafic n'est pas le même sur tous les câbles du réseau du fait de :

- la position des serveurs (ici on n'a pas d'information de cette nature)

- la position des commutateurs

Il existe une caractéristique des commutateurs qui permet d'attribuer à un port une bande passante supérieure à celle des autres.On parle de Commutateur asymétrique

Cette caractéristique permet de disposer sur un même commutateur de ports de débits différents mais limite tout de même le débit d'une liaison au débit technologie maximum.

Agrégation de liens

NE PAS CONFONDRE AVEC L'AGREGATION DE VLAN

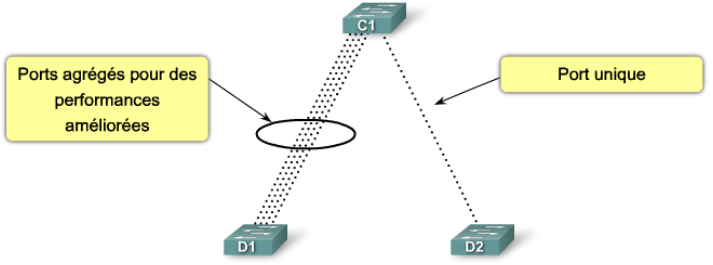

L'agrégation de lien consiste à multiplier les câbles (doubler, tripler, voire plus) pour la connexion entre deux commutateurs afin de multiplier la bande passante sur le tronçon correspondant.

Cette agrégation permet deux choses :

• augmentation de la bande passante pour une meilleure performance
• redondance de liaison pour une meilleure disponibilité



L’agrégation de liaisons permet de réduire les goulots d’étranglement en permettant d’associer plusieurs ports de commutateur pour les communications de données (jusqu'à 8 sur certains commutateurs CISCO).

Ainsi, le débit peutatteindre 8 Gbits/s lors de l'agrégation de huit ports Gigabit Ethernet.

Cisco utilise le terme EtherChannel– canal Ethernet - pour décrire des ports de commutation agrégés.

Ces connexions agrégées constituent alors une connexion logique unique qui doit être vue par les commutateurs reliés comme une seule voie et les messages passant par celle liaison logique peuvent utiliser les 4 (dans le schéma) câbles pour améliorer le débit.

Un message n'est pas découpé pour être transmis plus vite, simplement la voie peut faire passer 4 messages à la fois.

PROTOCOLES D’AGREGATION DE LIEN (de port)

Attendus

Les principales fonctionnalités attendues d'un tel protocole sont les suivantes :

• détectiondes équipements connectés supportant le même protocole de configuration automatique.

• découvertedes liens physiques redondants et configurés de manière identique (vitesse, duplex...), entre deux équipements.

• regroupement de ces liens physiques en un lien logique.

• détection automatique des liens morts et mise à jour des groupements de liens.

 Sans l'utilisation d'un tel protocole, la configuration de l'agrégation de liens doit se faire à la main et n'est pas remise en cause par le matériel qui fonctionne comme si son partenaire était correctement configuré.

LACP - Link Agregation Control Protocol

LACP est un protocole standardisé par l'IEEE (802.3ad) et est implémenté par différents constructeurs. Il fournit un mécanisme permettant de contrôler le groupement de plusieurs ports physiques en un canal logique de communication.

Le principe de fonctionnement consiste à émettre des paquets LACP vers l'équipement partenaire, directement connecté et configuré pour utiliser LACP. Le mécanisme LACP va permettre d'identifier si l'équipement en face supporte LACP, et groupera les ports configurés de manière similaires (vitesse, mode duplex, VLAN, trunk de vlan, etc...)

Un équipement configuré pour utiliser LACP peut fonctionner en trois modes :

• passif : l'équipement n'initiera pas de négociation LACP. Il répondra uniquement aux sollicitations des équipements « partenaires ».

• actif : l'équipement initiera les négociations LACP.

• on : l'équipement suppose que l'équipement partenaire est également dans ce mode et fera de l'agrégation de liens

PortAgregationProtocol

PAgP est un protocole propriétaire Cisco, de ce fait disponible sur les commutateurs Cisco ainsi que sur les équipements disposant de la licence adéquate. Son utilisation permet de faciliter et d'automatiser la configuration des agrégats de liens (EtherChannel chez Cisco) en échangeant les informations nécessaires entre les ports Ethernet, à la manière de LACP.

Un équipement configuré pour utiliser PAgP peut fonctionner en trois modes :

• auto : négociation passive avec le second équipement

• desirable : négociation active avec le second équipement

• on : aucun protocole n'est utilisé, on suppose que le second équipement est configuré pour utiliser l'agrégation de lien.

Remarque : ces deux protocoles fonctionnent strictement selon le même principe

Avec les équivalences suivantes :
