Introduction & généralités

Convention dans ce document

Les commandes sont présentées par des exemples :

  • Les parties en maigre apparaîtront ou devront être saisies telles quelles
  • Les parties en gras varieront avec le contexte
  • Les parties en italique indiquent les niveaux de saisies et ne sont donc pas à copier / coller

L'interpréteur de commande

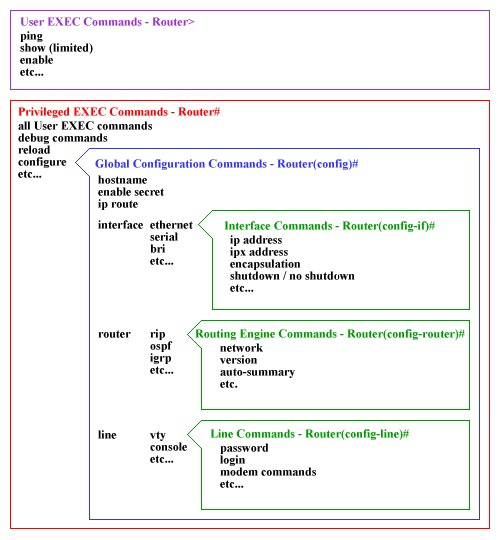

Les niveaux/modes de saisie

Sur les matériels CISCO, il existe plusieurs niveaux ou « modes de saisie »

La touche tab complète le mot en cours de saisie (en l’absence d’ambiguïté)

Chaque commande doit s’exécuter dans LE mode qui lui correspond.

Certaines commande de niveau 'privilégié' peuvent être exécuté en 'configuration globale' à l'aide d'un do placé avant (comme host#show run qui peut devenir host(config)#do show run

affichage dans le cli niveau
> L'invite > désigne le mode d'exécution 'utilisateur'
HostName# L'invite # désigne le mode d'exécution 'privilégié'
HostName (config)# L'invite (config)# désigne le mode 'configuration globale'
HostName (config-if)# L'invite (config-if)# désigne le mode 'configuration d'interface'
HostName (config-line)# L'invite (config-line)# désigne le mode 'configuration de ligne'

Changer de niveau

légende commande
Passer du mode 'utilisateur' > au mode 'privilégié' #

HostName>enable

ou

hostname>en
Passer du mode 'privilégié' # au mode 'utilisateur' > HostName#disable
Passer du mode 'privilégié' # au mode 'configuration globale' (config)#

HostName#configure terminal

ou

HostName#conf t
Passer du mode 'configuration globale' (config)# au mode 'configuration d'interface' (config-if)#

HostName (config)#interface fa0/1

ou

HostName (config)#int fa 0/1
 Passer du mode 'configuration  d'interface' (config-if)# au mode 'configuration globale' (config)# HostName (config-if)#exit
Passer du mode  'configuration globale'(config)# au mode 'privilégié' # HostName (config)#exit
Passer revenir au mode 'privilégié' # directement HostName (config-if)#end
Confort & personnalisation

Confort de saisir en mode CLI

Désactivation de la recherche DNS

(config) # no ip domain-lookup

Ou la réactiver

(config) #ip domain-lookup

Hostname personnalisé

hostname#hostname nom

Nom de domaine par défaut

hostname(config)#ip domain-name domain.ext

sauvegarde des configurations

En laboratoire, quand on accède à des routeurs qu’on ne connaît pas, on peut effacer toute pollution d'une configuration antérieure et de redémarrer le routeur

action commande
effacer la configuration

#erase startup-config #reload



ou

#write erease
#erase nvram
effacer la config VLAN # delete flash:vlan.dat
Sauvegarde de la configuration active (en cas de reboot) # copy running-config startup-config
sauvegarde externe (nécessite la présence d’un serveur TFTP accessible par le routeur) #copy running-config tftp
aide & diagnostic

aide

La fonction ? fournit une liste de sous-commandes associées à une commande :
# clock ?
→ Set Set the time and date

HostName#clock set ?
→ Hh:mm:ss  Current Time



Outils de diagnostic

Affiche l’état et la configuration d’une ou de l’ensemble des interfaces disponibles sur le commutateur hostname# show interfaces *interfaceId*
Affiche le contenu de la configuration de démarrage hostname# show startup-config
Affiche la configuration actuelle hostname#show running-config
Affiche des informations IP hostname# show ip {interface / http / arp}
lister les vlan

hostname#show vlan [brief / id id_vlan / name nom_vlan / summary]

brief : Afficher une ligne pour chaque VLAN comportant le nom du VLAN, son état et ses ports
Afficher des informations sur un VLAN unique identifié par un numéro d’ID de VLAN hostname#id idVlan
tester interco hostname#ping ipAddress
hostname#traceroute ipAddress

mode exec


sécurisation des accès

Authentification

définition d’un mot de passe crypté pour l’accès au mode privilégié (config) #service password-encryption puis (config) #enable secret cisco
création d’un compte admin local  pour la connexion par ssh (config) #username netadmin privilege 7 secret cisco
limiter le nombre de tentatives d’accès (config) #login block-for 120 attempts 3 within 120
imposer une longueur minimum pour les mots de passe (config) #security passwords min-length 5
création d’une clé asymétrique - nécessite un hostname personnalisé ET la définition du #domain-name (config) #crypto key generate rsa (longueur de clé) 1024

Configuration des types d’accès

création d’un compte local user

user

(config)#username userRead privilege 7 secret secret

ou

(config)#username admin password pass role read-only

création d'un compte local admin


(config)#username admin privilege 15 password pass

ou

(config)#username admin password pass role network-admin

définition d’un mot de passe crypté pour l’accès au mode privilégié


(config)#service password-encryption
(config)#enable secret pass

limiter le nombre de tentatives d’accès


(config)#login block-for 120 attempts 3 within 120

création d’une clef asymétrique

nécessite un hostname et un domain name personnalisés


crypto key generate rsa
longueure de clé 1024

ssh obligatoire (bloque Telnet) (nécessite que la clé soit créée)


(config)# ip ssh version 2
(config-line)#transport input ssh
(config-line)# login local

limiter l'accès par le réseau (ACL standard qui filtre les IP sources autorisées)


access-list 10 permit 192.168.1.0 0.0.0.255

ou limiter l’accès par le câble console


(config)#line con 0

limiter le nombre de connexion simultanées (+1 → si 15 définit alors 16 co autorisées en simultanées)


(config)#line vty 0 15
(config)#login local

utilisation d'un compte local


login local

imposer un mot de passe


password cisco
login

imposer une longueur minimum pour les mots de passe


(config)#security passwords min-length 5
